Тактильные индикаторные полосы представляют собой специализированные визуальные и тактильные предупреждающие устройства на поверхности земли, предназначенные для помощи пешеходам с нарушениями зрения в безопасной навигации в городских условиях. Обеспечивая четкие рельефные линейные узоры, эти наносимые на поверхность или встроенные индикаторы передают направление и пространственную ориентацию в узлах общественного транспорта, коммерческих объектах и муниципальных тротуарах.
Раздел | Краткое содержание |
Что такое тактильные индикаторные полосы? | Тактильные индикаторные полосы представляют собой стандартизированные приподнятые указатели, устанавливаемые на пешеходных поверхностях и предназначенные для направления людей с нарушениями зрения по безопасным маршрутам. |
Как тактильные индикаторные полосы улучшают доступность | Эти полоски улучшают навигацию пешеходов, передавая физическую текстурную обратную связь через обувь и длинные трости, обеспечивая при этом высокий визуальный контраст для пользователей с плохим зрением. |
Преимущества тактильных индикаторных полосок | Использование металлических и композитных тактильных полос повышает общественную безопасность, обеспечивает строгое соответствие глобальным нормам доступности и обеспечивает длительный срок службы при минимальном обслуживании. |

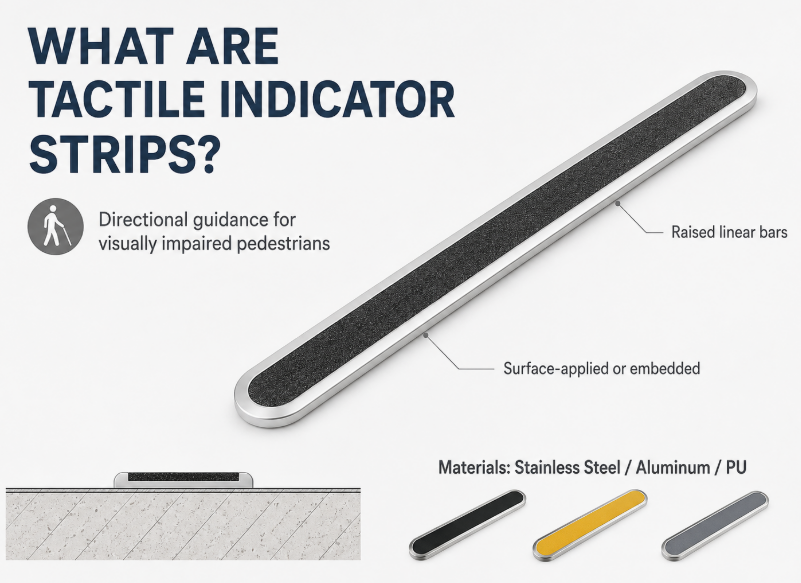

Тактильные индикаторные полосы представляют собой специально разработанные указатели направления поверхности земли с приподнятыми параллельными полосами, которые обеспечивают непрерывную тактильную обратную связь для слабовидящих пешеходов.
Тактильные индикаторы поверхности земли подразделяются на две функциональные категории: индикаторы предупреждения (усеченные купола) и индикаторы направления (удлиненные тактильные полосы). Тактильные индикаторные полосы направления состоят из приподнятых, параллельно расположенных продольных полос, прикрепленных к поверхностям для ходьбы или встроенных в них. Их основная пространственная функция — указывать четкий, безопасный путь движения на большие расстояния, направляя пешеходов к транзитным платформам, входам в здания, лестницам или пешеходным переходам. В отличие от предупреждающих табличек, которые сигнализируют о предстоящей остановке или опасности, направляющие полосы направляют непрерывное движение вдоль обозначенной оси.
Производство тактильных индикаторных полосок профессионального уровня основано на точных геометрических допусках и тщательном выборе материалов. В высокопроизводительных моделях используется нержавеющая сталь 316 морского класса, конструкционный анодированный алюминий или прочные композитные полимеры, наполненные противоскользящими наполнителями. Эти материалы выбраны специально, чтобы выдерживать интенсивное пешеходное движение, механическое чистящее оборудование, агрессивное химическое воздействие и суровые климатические изменения. Непрерывные линейные профили скошены под точными углами по краям, чтобы предотвратить опасность споткнуться для людей, пользующихся инвалидными колясками, колясками или средствами передвижения, сохраняя оптимальный баланс между тактильной четкостью и физической безопасностью.
С точки зрения структурного развертывания тактильные индикаторные полосы могут быть интегрированы с использованием отдельных отдельных стержней, просверленных и приклеенных непосредственно к материалам подложки, таким как гранит, бетон или терраццо. В качестве альтернативы их можно использовать в виде модульных пластин для поверхностного нанесения. Премиум-инсталляции, такие как использование высококачественных алюминиевых тактильных полос для тротуарной плитки с карборундовой поверхностью , сочетают в себе конструкционные металлические основы со встроенными вставками из карбида кремния, чтобы одновременно обеспечить максимальное сопротивление скольжению и визуальный контраст.
Параметры спецификации | Стандартное требование | Промышленный эталон высокой производительности |
Варианты базового материала | Нержавеющая сталь (304/316), алюминиевый сплав, полиуретан | Твердая нержавеющая сталь марки 316 или анодированный алюминий T6 |
Материал поверхностной инкрустации | Обработанные металлические канавки, полиуретановая вставка | Карбид кремния высокой плотности (карборунд) |
Длина полосы | от 280 мм до 400 мм | Стандартизированная модульная длина 450 мм |
Ширина верхнего профиля | от 25 мм до 35 мм | Эргономичный верх со скошенной кромкой, 35 мм |
Базовая ширина | от 30 мм до 40 мм | Основание заподлицо с поверхностью от 35 до 40 мм |
Повышенная высота | От 4,0 мм до 5,0 мм (+/- 0,5 мм) | Прецизионная обработка, высота 5,0 мм |
Рейтинг сопротивления скольжению | Тестовое значение маятника (PTV) >= 36 | R13 Сопротивление скольжению / PTV >= 54 (мокрое состояние) |
Метод крепления | Дрель и эпоксидный анкер, вставка штока, завинчивание | Прочный анкер штока с двухкомпонентным химическим клеем |
Тактильные индикаторные полосы улучшают доступность города, генерируя физические ощущения, которые можно обнаружить при контакте с тростью или подошвой обуви, а также обеспечивают сильный яркостной контраст для людей с ослабленным зрением.
Основной принцип работы направленных тактильных индикаторных полосок заключается в биомеханических и сенсорных петлях обратной связи. Когда пользователь трости проводит своей длинной тростью по поверхности для ходьбы, кончик сталкивается с приподнятыми линейными профилями тактильной полоски. Резкая разница в высоте и текстуре поверхности создает отчетливые акустические и кинетические реверберации вверх по стержню трости. Одновременно пешеходы, идущие прямо по полосам, ощущают поднятые параллельные ребра через сжатие подошв обуви. Эта двойная сенсорная обратная связь позволяет людям с серьезными нарушениями зрения или полной слепотой поддерживать прямую траекторию, не вылетая на полосы движения транспортных средств, в зоны строительных работ или на опасные препятствия.
Помимо физической тактильной обратной связи, визуальный контраст играет незаменимую роль в общей доступности. Значительное большинство лиц, зарегистрированных как слепые, сохраняют различную степень остаточного световосприятия и остроты зрения. Нормативные стандарты повсеместно требуют, чтобы тактильные индикаторы имели высокий контраст яркости на фоне окружающего тротуара. Стандартизированные рекомендации требуют, чтобы контрастность яркости составляла минимум тридцать процентов для интегрированных плиток и пятьдесят процентов для отдельных отдельных полос. Включение элементов из темного карборунда или цветного анодирования на металлические подложки гарантирует, что пешеходы со слабым зрением смогут визуально отслеживать путь в различных условиях окружающего освещения, включая пасмурное небо и искусственное вечернее освещение.
В наших инженерных подразделениях мы часто оцениваем, почему определенные конструкции превосходят другие в реальном применении. При разработке направленных профилей мы сознательно выбираем модульную длину 450 мм с карборундовыми вставками. Этот выбор конструкции напрямую обусловлен отзывами органов транзита по всей Северной и Западной Европе, где наружные установки сталкиваются с постоянными дождями, льдом и обильными солями. Простая металлическая тактильная полоска, несмотря на свою привлекательную внешность, может стать скользкой при намокании, если ее поверхность опирается исключительно на легкую накатку. За счет интеграции карборунда с высокой зернистостью в алюминиевый сердечник компонент обеспечивает агрессивный профиль трения, который предотвращает скольжение пешеходов, сохраняя при этом четкое тактильное определение направления под тяжелой обувью.
Нормативная база | Целевой параметр | Метрика соответствия |
ISO 23599 (Тактильные индикаторы) | Высота профиля и расстояние | высота от 4,0 до 5,0 мм; Межцентровое расстояние от 70 до 85 мм. |
ADAAG (Соответствие Разделу III) | Визуальный яркостной контраст | Контрастность минимум 70 % по отношению к соседней пешеходной поверхности. |
BS 8300-2 (доступность для Великобритании) | Сопротивление скольжению (мокрое) | Значение маятникового испытания (PTV) более 36 при любых погодных условиях. |
EN 1436 (Характеристики поверхности) | Сопротивление скольжению и долговечность | Вставки на поверхности с высоким коэффициентом трения, устойчивые к истиранию при сильных ударах. |
Тактильные индикаторные полосы обеспечивают исключительный уровень безопасности, полное соответствие законодательству о доступности, долговечность конструкции и изысканную архитектурную визуальную интеграцию.
Случаи скольжения и падения пешеходов представляют собой серьезную ответственность для муниципальных властей и частных коммерческих операторов. Полосы указателей направления, изготовленные с противоскользящей поверхностью, значительно снижают риск споткнуться и поскользнуться при транспортировке. Интеграция высококачественных минеральных заполнителей, таких как карбид кремния и карборунд, обеспечивает сверхшероховатую поверхность контакта, которая удерживает подошвы обуви даже при погружении в воду или легкую смазку. Определяя безопасные, выделенные пешеходные коридоры через оживленные вестибюли, тактильные индикаторные полосы отводят поток людей от краев опасных зон, эскалаторов и служебных помещений.
Владельцы зданий и управляющие общественной инфраструктурой сталкиваются со строгими юридическими обязательствами по обеспечению всеобщего доступа в общественные места. Внедрение соответствующих тактильных индикаторов пола соответствует правовым основам, установленным международными нормами, такими как Закон об американцах с ограниченными возможностями (ADA), Закон Великобритании о равенстве и европейский стандарт доступности EN 301 549. Установка полностью сертифицированных тактильных полосок снижает юридические риски, позволяет избежать задержек при передаче муниципальных проектов и гарантирует, что объекты проходят строгие проверки строительных норм перед вводом в эксплуатацию.
В отличие от линий, окрашенных по поверхности, или временных клейких лент, которые изнашиваются под воздействием пешеходов и атмосферных воздействий, тактильные полосы из цельного металла и композита имеют срок службы в несколько десятков лет. Твердая нержавеющая сталь 316 и конструкционный анодированный алюминий обладают исключительной устойчивостью к механическому истиранию, ударам, ультрафиолетовому излучению и химическим чистящим средствам. После закрепления на каменных или бетонных основаниях с помощью промышленных химических клеев отдельные отдельные полосы остаются структурными компонентами системы пола, что значительно снижает долгосрочные затраты на замену и техническое обслуживание для команд управления объектом.
Современная общественная архитектура требует, чтобы компоненты безопасности и доступности гармонично сочетались с внутренней и внешней отделкой. Отдельные тактильные индикаторные полосы представляют собой изысканную эстетическую альтернативу громоздким бетонным плиткам из цельных блоков. Эти отдельные барные системы, доступные в исполнении из матовой нержавеющей стали, теплой латуни, гладкого черного цвета и анодированного алюминия цвета шампанского, могут быть установлены непосредственно в такие высококачественные отделочные материалы, как полированный мрамор, терраццо и архитектурный бетон. Это позволяет архитекторам поддерживать повышенную эстетику дизайна интерьера без ущерба для стандартов функциональной доступности.
Тактильные индикаторные полосы создают интуитивно понятную навигационную сеть, которая приносит пользу широкому кругу пользователей, помимо людей с нарушениями зрения. В многолюдных и быстро меняющихся транспортных средах, таких как терминалы аэропортов и центральные железнодорожные вокзалы, физические тактильные линии подсознательно направляют общий пешеходный поток, уменьшая заторы и узкие места на входах и выходах. Кроме того, пожилые люди и путешественники, перевозящие тяжелый багаж на колесах, используют тактильные дорожки в качестве физических ориентиров для эффективного перемещения по огромным, безликим архитектурным пространствам.
Слой компонента | Состав материала | Функциональная роль |
Корпус базового профиля | Экструдированный алюминий T6 или литая нержавеющая сталь 316 | Обеспечивает несущую конструкцию каркаса и ударопрочность. |
Противоскользящая вставка на поверхность | Карбид кремния (карборунд) или текстурированный полимер | Обеспечивает экстремальное поверхностное трение (рейтинг R13) и визуальный контраст. |
Крепление стеблей | Стержни из нержавеющей стали или формованного алюминия с цельной резьбой | Механически фиксирует полосу в основании чернового пола. |
Химический анкерный клей | Двухкомпонентные структурные эпоксидные или полиуретановые смолы | Надежно прикрепляет анкерные стержни к просверленным отверстиям в подложке. |
Основание для чернового пола | Затвердевший бетон, натуральный камень, терраццо или керамическая плитка | Имеет установочные отверстия и выдерживает статические и динамические нагрузки. |
Спецификации обработки анодированной поверхности (жирный заголовок): Чтобы сохранить визуальную прозрачность и устойчивость к коррозии алюминиевых тактильных индикаторных полосок в течение длительного времени, укажите толщину анодированного покрытия не менее двадцати пяти микрон (класс АА25). В транзитных узлах с интенсивным движением транспорта, подверженных воздействию зимних дорожных солей и интенсивному пешеходному движению, неанодированные металлы или металлы с тонким покрытием подвергаются быстрому окислению, что приводит к образованию язв на поверхности и потере визуального контраста. Нанесение анодной пленки с твердым покрытием гарантирует сохранение структурной целостности и эстетического внешнего вида металлического профиля на протяжении десятилетий непрерывного общественного использования.
Выбор идеального состава материала для направленных тактильных полос требует баланса эстетических предпочтений, ожиданий от механических нагрузок, воздействия окружающей среды и бюджета жизненного цикла. Проекты муниципальных закупок часто терпят неудачу, когда для зон с высоким уровнем воздействия на открытом воздухе выбираются недорогие полимеры, что приводит к растрескиванию, выцветанию и преждевременному отслоению клея. И наоборот, чрезмерное использование тяжелой нержавеющей стали в офисных помещениях с низкой проходимостью может неоправданно увеличить бюджеты на строительство.
В таблице ниже представлен сравнительный анализ основных конструкционных материалов, используемых при производстве тактильных полосок:
Метрика производительности | Нержавеющая сталь марки 316 | Анодированный алюминий Т6 | Высококачественный полиуретан (ПУ) |
Предел прочности | Чрезвычайно высокий (620 МПа) | Высокий (310 МПа) | Умеренный (45 МПа) |
Коррозионная стойкость | Улучшенный (морской класс) | Отлично (при анодировании) | Высокая (химическая стойкость) |
УФ-стабильность | Невосприимчивость к УФ-деградации | Невосприимчивость к УФ-деградации | Умеренный (требуются УФ-стабилизаторы) |
Пригодность для пешеходного движения | Тяжелая промышленность и транзит | Высокий Коммерческий и Общественный | Средняя коммерческая и розничная торговля |
Параметры визуального контраста | Металлические/PVD-покрытия | Анодированные цвета/вставки | Широкий диапазон формованных цветов |
Типичный срок эксплуатации | 25+ лет | от 15 до 20 лет | от 5 до 8 лет |
Усилия по установке | Высокая (точное сверление) | Умеренный (сверло или поверхностная пластина) | Низкий (клейкий поверхностный монтаж) |
При анализе европейских коммерческих проектов алюминиевые тактильные профили с карборундовыми вставками доминируют в архитектурных спецификациях высокого класса. Европейские спецификаторы неизменно отдают приоритет балансу между точными геометрическими линиями, соответствием требованиям пожарной безопасности (класс воспламеняемости класса A1/A2 требуется на закрытых железнодорожных станциях) и исключительными противоскользящими свойствами. Полимерные тактильные индикаторы, хотя на начальном этапе они экономически эффективны, часто не соответствуют местным нормам пожарной безопасности в помещениях или разрушаются под воздействием тяжелых промышленных машин для мытья полов. Следовательно, инженерные металлические полосы с твердыми карборундовыми сердечниками представляют собой подавляющее предпочтение в современной европейской транзитной инфраструктуре.
Достижение прочного структурного соединения между тактильными индикаторными полосами и пешеходными поверхностями требует строгого соблюдения технических протоколов установки. Подавляющее большинство сбоев в полевых условиях происходит из-за неправильного бурения отверстий, недостаточного удаления пыли или использования неправильных формул химических анкеров.
Перед сверлением целевую подложку необходимо разложить с помощью точных инструментов лазерного выравнивания. Технические специалисты должны убедиться, что расположение направляющих полос идеально совпадает с предполагаемой осью движения пешеходов и соответствует местным стандартам расстояний относительно краев платформ, пандусов или дверных проемов.
Используя промышленные коронки с алмазными напайками или сверла по камню, оснащенные ограничителями глубины, просверлите установочные отверстия, точно соответствующие расположению, диаметру и длине стержней тактильного крепления полос. Поддержание перпендикулярного входа сверла жизненно важно для обеспечения полного прилегания металлического основания к окружающему полу.
Химические клеи не сработают, если склеиваемые поверхности покрыты бетонной пылью или влагой. Тщательно очистите каждое просверленное отверстие струей сжатого воздуха, затем проволочной щеткой и заключительной продувкой воздухом. Убедитесь, что основание сухое и чистое.
Введите отмеренный объем двухкомпонентной конструкционной эпоксидной смолы или высокопрочного полиуретанового клея непосредственно в очищенные скважины. Вставьте крепежные стержни тактильных полосок длиной 450 мм в заполненные отверстия, равномерно надавливая вниз, пока нижняя сторона металлического стержня не станет полностью плоской на плоскости пола.
Используйте пузырьковый уровень или цифровой манометр на нескольких установленных стержнях, чтобы проверить непрерывность копланарного выравнивания. Немедленно удалите излишки клея, используя соответствующие чистящие растворители. Оцепите зону установки на 12–24 часа, чтобы обеспечить полное химическое сшивание, прежде чем открыть путь для пешеходов.
Рекомендации по профилактическому обслуживанию и проверкам (жирный заголовок): Группы управления объектами должны проводить ежеквартальные структурные проверки всех направленных тактильных маршрутов. Проверьте, нет ли незакрепленных анкерных стержней, сколов карборундовых вставок на поверхности или скопления мусора между параллельными стержнями. При очистке необходимо использовать промышленные моющие средства с нейтральным уровнем pH, наносимые с помощью механических скрубберов с мягкой щетиной. Избегайте использования струи высокого давления, превышающей 100 бар, непосредственно на склеенных швах, поскольку чрезмерное гидравлическое давление может со временем разрушить химические эпоксидные связи.
Тактильные индикаторные полосы служат основополагающим элементом современного инклюзивного архитектурного проектирования. Преобразуя сложную пространственную навигацию в тактильные и визуальные пути, эти компоненты позволяют людям с нарушениями зрения уверенно и автономно перемещаться по системам общественного транспорта, торговым центрам и общественным зданиям. Использование высокопроизводительного тактильного оборудования, такого как алюминиевые индикаторные планки длиной 450 мм с прочными карборундовыми противоскользящими поверхностями, гарантирует, что системы обеспечения доступности обеспечивают исключительную устойчивость к скольжению, полное соответствие законодательству и длительный срок службы. Благодаря тщательному выбору материалов, точному проектированию монтажа и регулярному техническому обслуживанию архитекторы и директора объектов могут создавать архитектурные среды, в которых приоритет отдается всеобщей безопасности, функциональной ясности и долговечному структурному качеству для всех пешеходов.
