Невидимые последствия неправильного использования тактильного покрытия

Неправильное использование тактильного покрытия серьезно подрывает безопасность пешеходов, нарушает тактильное распознавание для слабовидящих навигаторов, создает опасность физического спотыкания и подрывает соблюдение нормативных требований по доступности в муниципальной и коммерческой инфраструктуре.

Краткий обзор

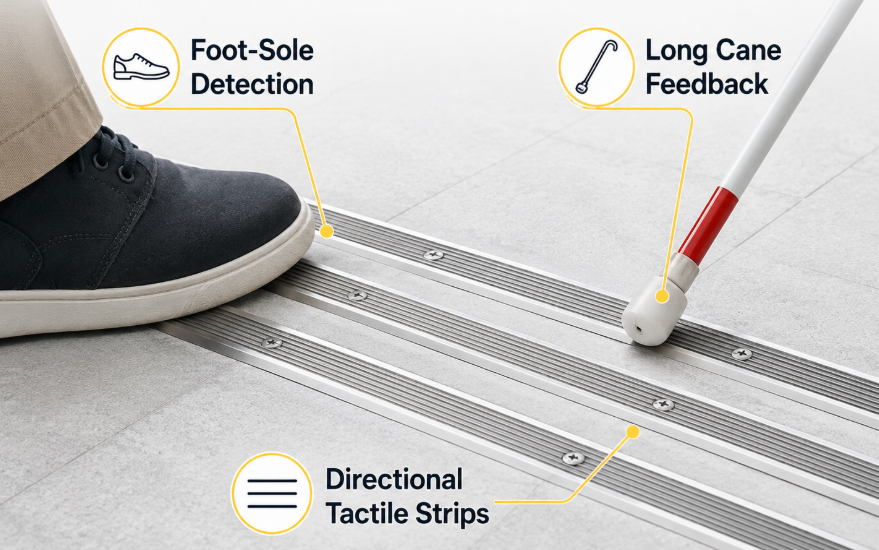

Как тактильное покрытие воспринимается слабовидящими?

Пешеходы с нарушениями зрения интерпретируют тактильные ощущения дорожного покрытия через соматосенсорную обратную связь, передаваемую через механорецепторы подошвы стопы, и кинетические вибрации, генерируемые при движении длинной тростью.

Тактильные индикаторы поверхности земли работают как важная невизуальная система связи в общественном транспорте, на городских улицах и в коммерческих зданиях. Человеческая стопа содержит специализированные механорецепторы, в частности тельца Мейснера и тельца Пачини, способные обнаруживать дискретные изменения высоты поверхности, текстуры и частоты профиля. Когда человек с нарушением зрения ступает на тактильную поверхность, механическая деформация подошвы обуви передает отчетливые волны давления непосредственно этим кожным рецепторам. Это позволяет мгновенно идентифицировать конкретные тактильные узоры, позволяя пользователю различать пути направления и немедленные предупреждения об опасности, не полагаясь на визуальные подсказки.

Тактильную передачу подошвы дополняет длинная трость, которая служит расширенным сенсорным зондом. Когда кончик трости скользит по земле, механическое сопротивление, резонанс и акустический тон, создаваемые ударами по тактильным приподнятым профилям, дают критически важные пространственные данные. Поднятые усеченные купола создают высокочастотный ударный резонанс и отчетливое физическое сопротивление, сигнализируя о непосредственной границе или опасности. И наоборот, линейные удлиненные гребни позволяют кончику трости плавно скользить по параллельным каналам, создавая непрерывную тактильную траекторию. Комбинация подошвенного сенсорного восприятия и динамики кончика трости образует бимодальный сенсорный интерфейс, на который опытные тактильные навигаторы полагаются для быстрой и автономной пространственной ориентации.

В условиях общественного транспорта с высокой плотностью движения современное архитектурное проектирование часто включает в себя отдельные архитектурные элементы, такие как отдельные тактильные полосы, чтобы обеспечить ориентацию по направлению. С инженерной точки зрения эти отдельные блоки должны поддерживать точные допуски по высоте (обычно от 4,0 до 5,0 мм над окружающей подложкой) и постоянный интервал между шагами. Если тактильные профили имеют нестандартную высоту или непоследовательную геометрию, механические сигналы, получаемые как подошвами ног, так и длинными тростями, становятся приглушенными или неоднозначными. Это снижает скорость обработки данных, увеличивает когнитивную нагрузку и ставит под угрозу безопасность пешеходов во время навигации по загруженным транспортным платформам и сложным городским перекресткам.

Узоры тактильной брусчатки

Тактильные рисунки дорожного покрытия подразделяются на усеченные куполообразные предупреждающие поверхности, индикаторы опасности с плоской вершиной, синусоидальные направляющие каналы и непрерывные линейные направляющие профили, предназначенные для передачи стандартизированных пространственных инструкций.

Стандартизация тактильных рисунков дорожного покрытия имеет основополагающее значение для универсального дизайна доступности. Индикаторы поверхности земли делятся на две функциональные категории: индикаторы предупреждения и индикаторы направления. Предупреждающие индикаторы представляют собой приподнятые усеченные купола, расположенные в виде сетки. Их основная инженерная цель — сигнализировать о приближающемся обрыве, обочине дороги, краю железнодорожной платформы или опасности над головой. Физическая геометрия усеченных куполов, включая верхний диаметр, диаметр основания, переход радиуса между верхом и основанием и вертикальную высоту, жестко определяется глобальными стандартами доступности, чтобы обеспечить однозначное тактильное обнаружение различных типов обуви.

В указателях направления используются удлиненные линейные гребни с плоской вершиной или синусоидальные профили, выровненные параллельно предполагаемому направлению движения. Эти линейные профили направляют пешеходов по безопасным путям через большие открытые пространства, такие как пешеходные площади, терминалы аэропортов и транзитные залы, удерживая пользователей в стороне от опасных опасностей или структурных препятствий. Ширина, расстояние и профиль поперечного сечения этих линейных выступов спроектированы так, чтобы кончики длинных тростей и подошвы ног плавно направлялись вдоль обозначенной оси перемещения. Когда пользователю необходимо изменить направление, пути направления пересекаются с тактильными плитками с предупреждением или точкой принятия решения, сигнализируя об узле маршрута.

Чтобы обеспечить долгосрочную долговечность и точную стабильность размеров в требовательных коммерческих установках, разработчики часто обращаются к специально разработанным компонентам для поверхностного монтажа. Установка отдельных тактильных полос из нержавеющей стали или цельного алюминия для соблюдения требований доступности позволяет архитекторам встраивать высокоэффективные тактильные указатели непосредственно в напольные покрытия премиум-класса, такие как мрамор, гранит или полированный бетон. Эти компоненты сочетают в себе прочную структурную целостность с изысканной эстетической интеграцией, соответствуют международным стандартам тактильного управления, сохраняя при этом высокую устойчивость к интенсивному пешеходному движению, катанию багажа и агрессивным режимам чистки.

Принцип работы и механика установки: Накладные линейные индикаторы функционируют путем создания непрерывных тактильных каналов с высоким коэффициентом трения, которые направляют кончики длинных тростей посредством механического отслеживания, создавая при этом четкий перепад давления на подошву. Во время установки необходимо строго контролировать глубину структурного основания и соответствие коэффициента расширения, чтобы предотвратить термическое расслоение или подъем кромок при тяжелых нагрузках на колеса.

Общие проблемы

Общие проблемы при тактильном покрытии связаны с неправильным выбором профиля, плохим выравниванием размеров, недостаточным визуальным контрастом, быстрой деградацией материала и физическими сбоями при установке.

Несмотря на строгие международные строительные нормы и правила, полевые обследования муниципальной транспортной инфраструктуры выявляют частые дефекты в установках тактильных наземных индикаторов. Одним из основных видов разрушения конструкции является расслоение краев и нарушение связи с подложкой. Когда тактильная плитка с поверхностным нанесением или модернизированные полиуретановые ленты укладываются с использованием нестандартных клеев или на неправильно подготовленные бетонные основания, проникновение влаги и циклы замораживания-оттаивания быстро приводят к отслоению клея. Незакрепленные тактильные компоненты создают серьезную опасность для всех пешеходов, полностью нарушая предназначенную им функцию безопасности.

Другая распространенная проблема — неправильная геометрия макета и пространственное смещение. Тактильные дорожки должны следовать непрерывным, логичным маршрутам, обеспечивающим свободное расстояние от несущих колонн, уличной мебели, указателей и перекрытий инженерных сетей. Во многих плохо реализованных муниципальных проектах тактильные указатели направления приводят пешеходов прямо к фонарным столбам, низко висящим препятствиям или водоотводным решеткам. Более того, неправильные точки завершения — когда тактильный путь резко обрывается посреди огромной площади без назначенного узла принятия решений — дезориентируют слабовидящих навигаторов и оказываются в затруднительном положении в зонах с интенсивным движением транспорта.

Износ материала и потеря сопротивления скольжению также являются критическими точками отказа. Низкокачественный пластик или тактильные индикаторы с плохим покрытием быстро разрушаются под воздействием ультрафиолета, интенсивного пешеходного движения и механических чистящих средств. По мере того, как приподнятый тактильный профиль изнашивается ниже обязательной функциональной высоты (менее 3,0 мм), подошвенная чувствительность значительно падает, что делает установку незаметной. Кроме того, изношенные поверхности теряют свою микротекстуру, превращая гладкие металлические или пластиковые купола в чрезвычайно скользкие поверхности во влажную погоду, что приводит к несчастным случаям с участием пешеходов и падениям.

Запутанные тактильные узоры

Запутанные тактильные узоры возникают, когда нестандартная геометрия плитки, неравномерное расстояние между куполами или противоречивая ориентация направлений укладываются в одном пешеходном коридоре. Когда усеченные купола, предназначенные для предупреждений об опасности, перемежаются направленными линейными полосами без надлежащих переходных зон, пешеходы с ослабленным зрением получают противоречивые сенсорные сигналы. Эта путаница шаблонов нарушает модель ментального картирования пользователя, вынуждая его приостанавливать, переоценивать или полностью отказываться от тактильного пути из соображений безопасности.

Кроме того, полевые ошибки во время модернизации плитки часто приводят к нарушению непрерывности рисунка. Соединение плиток разных производителей с разным шагом купола (например, смешивание межцентровой сетки 50 мм с межцентровой сеткой 67 мм) создает хаотичную текстуру поверхности. Для человека, передвигающегося с помощью подошвенного давления или длинной трости, эти геометрические несоответствия имитируют специальные сигналы опасности или локальные повреждения поверхности, вызывая ненужное беспокойство и замедляя пешеходный поток через загруженные интермодальные узлы.

Чтобы избежать путаницы в схемах, международные стандарты предписывают точное пространственное расстояние и четкое функциональное разделение между зонами предупреждения и маршрутами навигации. Архитектурные проекты с высокой интенсивностью движения требуют компонентов, изготовленных с соблюдением сверхжестких допусков на размеры. Современные конструкторы часто используют сверхпрочные алюминиевые тактильные полосы для дорожного покрытия с карборундовой вставкой для обеспечения линейного управления высокой четкостью. Контрастный карборундовый поверхностный композит обеспечивает как превосходную визуальную различимость, так и сверхвысокий коэффициент трения, гарантируя, что обратную связь по направлению можно сразу отличить от окружающего гладкого тротуара или предупреждающих плиток с усеченным куполом.

Поточная блистерная укладка и блистерная укладка со смещением

Линейная блистерная укладка представляет собой усеченные купола, расположенные в точной квадратной сетке, выровненной параллельно и перпендикулярно направлению движения. Этот шаблон специально предназначен для регулируемых пешеходных переходов, съездов с бордюров и регулируемых перекрестков дорог. Выравнивание сетки позволяет кончикам длинных тростей плавно проходить между рядами куполов при приближении параллельно перекрестку, одновременно обеспечивая безошибочное тактильное предупреждение под ногами перед тем, как выйти на проезжую часть для транспортных средств.

Напротив, блистерная брусчатка со смещением представляет собой усеченные купола, расположенные в шахматном порядке диагональными рядами, где каждая чередующаяся линия куполов смещена на половину шага. Смещенное блистерное покрытие строго рекомендовано для краев платформ легкорельсового транспорта и тяжелых поездов, неуправляемых пешеходных переходов и паромных терминалов. Геометрия диагонального смещения создает постоянное механическое сопротивление ударам длинной тростью под любым углом подхода, обеспечивая интенсивное и безошибочное предупреждение об опасности, которое предупреждает пользователя о приближении к неуправляемому краю с серьезным обвалом.

Неправильное применение этих двух различных конфигураций блистеров создает катастрофические риски для безопасности. Установка блистерной брусчатки на краях железнодорожных платформ позволяет кончикам тростей, перемещающимся под определенными углами, скользить между каналами купола, не регистрируя приближающегося падения, что приводит к случайному падению платформы. И наоборот, использование смещенного блистерного покрытия на стандартных регулируемых пешеходных переходах посылает ложное предупреждение о «неуправляемой границе» опытным навигаторам, вызывая ненужные колебания и путаницу на контролируемых перекрестках улиц.

Вельветовая брусчатка и тротуарная плитка с направленным управлением

Вельветовое покрытие состоит из непрерывных закругленных гребней с полукруглым поперечным сечением, установленных поперек направления подхода. Его единственная цель — сигнализировать о конкретной опасности, требующей немедленной осторожности, например, о начале или конце лестничного пролета, приближении к железнодорожному переезду или вершине площадки эскалатора. Закругленные поперечные выступы заставляют пешехода остановиться и оценить свое ближайшее окружение, прежде чем продолжить движение вперед.

Для укладки дорожного покрытия с направленным управлением используются гребни с плоской или трапециевидной формой, идущие параллельно намеченной линии движения. В отличие от вельветовых поверхностей, направляющие гребни имеют более широкую плоскую вершину и определенные впадины, спроектированные для безопасного направления кончиков тростей и подошв обуви по заданному пути через обширные пространства. Они не сигнализируют об опасности; скорее, они служат непрерывным вектором физической навигации, соединяющим основные пункты отправления и назначения, такие как входы на станции и билетные барьеры.

Смешение вельветового опасного дорожного покрытия с дорожным покрытием с направленным наведением представляет собой серьезную ошибку проектирования. Если наверху лестницы вместо поперечных вельветовых гребней установлены направляющие с плоской вершиной, пешеходы с нарушениями зрения будут интерпретировать поверхность как безопасный непрерывный путь, продвигаясь вперед с нормальной скоростью и кувыркаясь вниз по лестнице. Точное различие профилей — особенно закругленные поперечные выступы и продольные направляющие с плоской вершиной — имеет решающее значение для поддержания целостности конструкции.

Укладка тактильной плитки там, где она не нужна

Применение тактильного покрытия в зонах, где нет физических опасностей или сложностей с навигацией, создает сенсорную перегрузку, снижает эффективность передвижения пешеходов, увеличивает затраты на установку и снижает воспринимаемую достоверность тактильных предупреждений.

Стремясь обеспечить соответствие нормативным требованиям, архитекторы и муниципальные планировщики с благими намерениями иногда переоценивают тактильное покрытие всех пешеходных дорожек, где уже присутствуют традиционные архитектурные элементы (такие как края стен, границы озеленения или естественные береговые линии). Чрезмерная установка тактильных индикаторов поверхности земли создает «сенсорный беспорядок» под ногами. Когда пешеходы с нарушениями зрения сталкиваются с постоянными, несущественными тактильными индикаторами, когнитивный порог, необходимый для распознавания истинных предупреждений о критической опасности, увеличивается, что приводит к сенсорному утомлению и снижению общей бдительности.

Кроме того, чрезмерное размещение приподнятых тактильных профилей создает ненужные физические препятствия для других групп пешеходов. Тактильные купольные поля высокой плотности создают проблемы с вибрацией и механическим сопротивлением для пользователей инвалидных колясок, людей с колясками, путешественников с катающимся багажом и пожилых людей, использующих колесные ходунки. Во влажных условиях обширные поля синтетической тактильной плитки могут уменьшить общее сцепление ног, если используется пластик с низким коэффициентом трения, создавая опасность скольжения для широких слоев населения.

С точки зрения управления жизненным циклом объекта ненужное тактильное покрытие увеличивает капитальные затраты и текущие накладные расходы на техническое обслуживание. Современные инженерные спецификации отдают предпочтение целенаправленным вмешательствам с минимальным воздействием. Использование высокоточных отдельных поверхностных компонентов, таких как низкопрофильные индивидуальные тактильные индикаторы из нержавеющей стали или алюминия, позволяет руководителям предприятий создавать гладкие и высокоэффективные направляющие, соответствующие стандартам доступности, не загромождая пространство и не нарушая структурную целостность пола.

Советы по обслуживанию и жизненному циклу: Чтобы избежать загромождения архитектурного пространства, проведите предварительный сенсорный аудит, нанося на карту естественные береговые линии зданий, прежде чем указывать тактильные пути. Обеспечьте проверку установленных металлических или композитных тактильных индикаторов раз в полгода на предмет сохранения крутящего момента на механических анкерах и целостности поверхности, препятствующей скольжению песка.

Использование тактильного покрытия неправильного цвета

Использование тактильного покрытия с недостаточным контрастом яркости по отношению к окружающему основанию делает укладку невидимой для пешеходов со слабым зрением, что нарушает фундаментальные стандарты доступности.

Распространенным заблуждением в городском дизайне является то, что тактильное покрытие используется исключительно слепыми людьми, которые полностью полагаются на осязание и звук. В действительности, более 80% зарегистрированных лиц с нарушениями зрения обладают остаточным зрением, в значительной степени полагаясь на высокий визуальный контраст яркости для определения предупреждений об опасности и определения направления движения на расстоянии. Яркостный контраст рассчитывается на основе разницы значений светоотражения (LRV) между тактильной поверхностью и прилегающим материалом дорожного покрытия. Когда разница LRV падает ниже требуемых минимальных порогов (обычно контраст от 30% до 50% зависит от условий освещенности), штурманы с плохим зрением больше не могут визуально определять тактильные указатели земли.

Установка монохроматических тактильных плиток, таких как темно-серые тактильные индикаторы на темном угольном граните, создает серьезные проблемы с доступом. При тусклом освещении в помещении или на влажном открытом воздухе в ночное время пешеходы с плохим зрением теряют способность обнаруживать опасные зоны, прежде чем ступить на них. И наоборот, использование слишком яркой, отражающей металлической отделки без антибликовой обработки поверхности может создать резкое зеркальное отражение при ярком солнечном свете или верхних прожекторах, ослепляя пользователей с плохим зрением и искажая восприятие глубины.

Достижение оптимального яркостного контраста требует точного выбора материала на основе испытаний LRV. В современной коммерческой архитектуре смешение контрастных материалов дает оптимальные результаты. Использование высококонтрастных черных или темных карборундовых вставок, встроенных в корпус из полированного серебристого алюминия или нержавеющей стали, обеспечивает как высокий визуальный контраст со светлыми полами внутри помещений, так и сильное тактильное сцепление. Этот подход двойного действия обеспечивает как высокую четкость изображения для пользователей с плохим зрением, так и надежную физическую обратную связь под ногами.

Негативное влияние неправильно уложенного тактильного покрытия

Неправильное использование тактильного покрытия приводит к тяжелым физическим травмам пешеходов, ответственности за несоблюдение требований законодательства для владельцев активов, высоким затратам на модернизацию реконструкции и глубокой социальной изоляции граждан с нарушениями зрения.

Основным последствием неправильной укладки тактильного покрытия является физический вред. Когда табличка с предупреждением об опасности отсутствует, смещена или имеет неправильный профиль, человек с нарушениями зрения может сойти прямо с края железнодорожной платформы, упасть с незащищенного лестничного пролета или попасть в оживленное транспортное движение. И наоборот, отслоившиеся края плитки или чрезмерно приподнятые профили создают серьезную опасность для пожилых пешеходов, что приводит к переломам, травмам головы и серьезным искам о телесных повреждениях к муниципальным властям и владельцам частных объектов.

С юридической и финансовой точки зрения несоответствующие тактильным установкам подвергают владельцев зданий, подрядчиков и муниципальные власти существенной юридической ответственности. Современное законодательство об инвалидах в Европе, Северной Америке и Азиатско-Тихоокеанском регионе требует строгого соблюдения универсальных стандартов проектирования. Здания и транзитные узлы, не прошедшие проверку доступности, рискуют получить задержку в разрешении на ввод в эксплуатацию, получить значительные административные штрафы и дорогостоящие проекты гражданской реконструкции, санкционированные судом. Замена тысяч неправильно уложенных тактильных плиток после сдачи здания в эксплуатацию влечет за собой крупные расходы и приводит к серьезным перебоям в обслуживании.

Помимо юридических и финансовых последствий, неправильное использование тактильного покрытия влечет за собой тяжелые социальные потери. Когда граждане с нарушениями зрения сталкиваются с запутанными, опасными или неработающими тактильными сетями, их доверие к общественной инфраструктуре рушится. Эта потеря доверия ограничивает независимую мобильность, вынуждая людей полагаться на личную помощь или вообще избегать общественных мест. Обеспечение абсолютной технической точности, выбор материалов премиум-класса и строгий технический контроль при укладке тактильного покрытия — это не просто нормативное требование, это фундаментальное обязательство по обеспечению безопасности, доступности и человеческого достоинства.
