Тактильные напольные полосы, также известные как направленные тактильные указатели поверхности земли (TGSI), служат основной цели — направлять слабовидящих пешеходов по безопасному пути движения, одновременно предупреждая их о предстоящих опасностях, изменениях направления или моментах принятия решения. Обычно их устанавливают вдоль транзитных платформ, общественных тротуаров, входов в здания, лестничных площадок, подходов к эскалаторам и коммерческих коридоров с высокой проходимостью.
Раздел | Краткое содержание |
Знакомство с тактильными полосками для пола | Определяет тактильные напольные полосы как указатели направления на поверхности, предназначенные для безопасного ориентирования пешеходов с нарушениями зрения в общественных и коммерческих помещениях. |
Основные цели тактильных напольных полосок | Изучает указания по направлению, осведомленность об опасностях, помощь в ориентации и соответствие нормативным требованиям, обеспечиваемые линейными тактильными индикаторами. |
Ключевые типы и структурные характеристики | Сравниваются плоские, рифленые, карборундовые и полиуретановые тактильные профили полос и их технические свойства. |
Типичные места установки | Подробно описаны транзитные узлы, лестницы, пандусы, пешеходные переходы и коридоры коммерческих зданий, где развернуты полосы. |
Материаловедение и соображения долговечности | Анализирует различия в производительности между вариантами из нержавеющей стали, алюминия, латуни и полиуретана при тяжелых транспортных нагрузках. |
Способы установки и совместимость подложек | Описаны процедуры установки на клей для поверхностного монтажа, крепления дюбелями к штоку и заливки на место для различных материалов пола. |
Нормативные стандарты и яркостной контраст | Объясняет ISO 23599, ADA и региональные коды доступности, а также формулы расчета яркостного контраста. |
Протоколы технического обслуживания и эксплуатации | Предлагает практические рекомендации по регулярной очистке, оценке противоскользящих свойств и долгосрочному контролю целостности швов. |
Техническое заключение и отраслевая информация | Обобщает основные выводы для спецификаторов и инженерно-технических групп, занимающихся закупками, оценивающих тактильные решения. |
Тактильные напольные полосы приподняты, линейные профили поверхности установлены на пешеходных поверхностях, чтобы обеспечить направленную ориентацию и физическое руководство для пешеходов с ослабленным зрением.
Эти специализированные архитектурные элементы составляют часть более широкой сети, известной как тактильные индикаторы поверхности земли (TGSI). В то время как тактильные полосы направления имеют длинные параллельные ребра, выровненные по рекомендуемой траектории движения, предупреждающие тактильные указатели используют усеченные купола или шипы, указывающие на предстоящую остановку или опасное изменение высоты. Когда человек с нарушением зрения проходит по поверхности, оборудованной тактильными полосками, приподнятые линейные полосы создают отчетливую физическую обратную связь через подошву обуви и посредством контакта с длинной тростью.
С инженерной точки зрения тактильные напольные полосы должны сочетать структурную устойчивость, сопротивление скольжению, контрастность яркости и эстетическую интеграцию. В современных архитектурных проектах важна плавная интеграция с существующими основаниями, такими как полированный гранит, мрамор, терраццо, керамическая плитка или бетон. Современные тактильные полосы, направленные в разные стороны, представляют собой не визуальные препятствия, а представляют собой тщательно спроектированные строительные компоненты, изготовленные с соблюдением строгих размерных допусков.
В коммерческой архитектуре, планировании общественного транспорта и муниципальной инфраструктуре высококачественные решения для направления, такие как прочные тактильные полосы, обеспечивают бесперебойное управление в течение десятилетий непрерывного пешеходного движения и сурового воздействия окружающей среды.
Параметр | Техническая стандартная спецификация | Промышленная толерантность |
Высота бара | от 4,0 мм до 5,0 мм | +/- 0,2 мм |
Ширина верхней планки | от 17,0 мм до 30,0 мм | +/- 0,5 мм |
Ширина базовой планки | от 25,0 мм до 35,0 мм | +/- 0,5 мм |
Межцентровое расстояние | от 50,0 мм до 75,0 мм | +/- 1,0 мм |
Угол фаски верхней планки | 45 градусов | +/- 2 градуса |
Рейтинг сопротивления скольжению | P4–P5 (AS 4586) / R11–R13 (DIN 51130) | Минимальный класс P4 |
Основное назначение тактильных напольных полосок — обеспечить непрерывное ориентирование по направлению и безопасную навигацию пешеходов для людей с нарушениями зрения.
Направленные тактильные полосы действуют как интуитивно понятная направляющая сетка на уровне земли. Установив параллельные приподнятые перекладины вдоль направления движения, пешеходы, использующие длинную трость, могут легко отслеживать центральную линию пути, не попадая в опасные транспортные зоны, строительные барьеры или структурные препятствия. Непрерывный профиль гребня позволяет кончику трости плавно скользить по впадине между перекладинами, обеспечивая немедленную сенсорную обратную связь без утомления.
Кроме того, направленные тактильные полосы на полу обозначают безопасные маршруты в обширных общественных местах, где визуальные ориентиры расположены далеко или отсутствуют. В терминалах аэропортов, огромных залах поездов и торговых центрах открытое пространство может вызвать серьезную дезориентацию слепых людей. Установка тактильных полос обеспечивает надежный физический путь, соединяющий основные точки входа с билетными кассами, стойками обслуживания клиентов, аварийными выходами и зонами посадки на платформы.
В дополнение к указанию пути тактильные полоски на полу действуют как указатели ориентации при пересечении с предупреждающими стойками. Когда пешеход сталкивается с поперечным массивом направляющих полос, это указывает на поворот, ответвление маршрута или прибытие к ключевому объекту объекта. Для коммерческих застройщиков и органов государственного сектора интеграция соответствующих тактильных полос смягчает ответственность, удовлетворяет законодательным требованиям доступности и обеспечивает универсальную инклюзивность в городской среде.
Функция | Основная инженерная цель | Целевая выгода пользователя |
Направленное наведение | Линейная ориентация по обозначенным коридорам движения | Предотвращает смещение траектории и поддерживает прямолинейное движение. |
Ориентация на опасность | Направление движения вокруг структурных препятствий | Предотвращает случайное проникновение в опасные или ограниченные зоны. |
Выравнивание транзитной платформы | Безопасное сопровождение пассажиров к посадочным дверям | Оптимизирует пассажиропоток и повышает безопасность платформы |
Индикация точки принятия решения | Маркировка ветвей маршрута и изменений направления | Информирует пользователей о поворотах, выходах и перекрестках объектов. |
Соответствие нормативным требованиям | Соответствие стандартам доступности (ISO/ADA) | Гарантирует юридически соответствующий и инклюзивный публичный доступ |

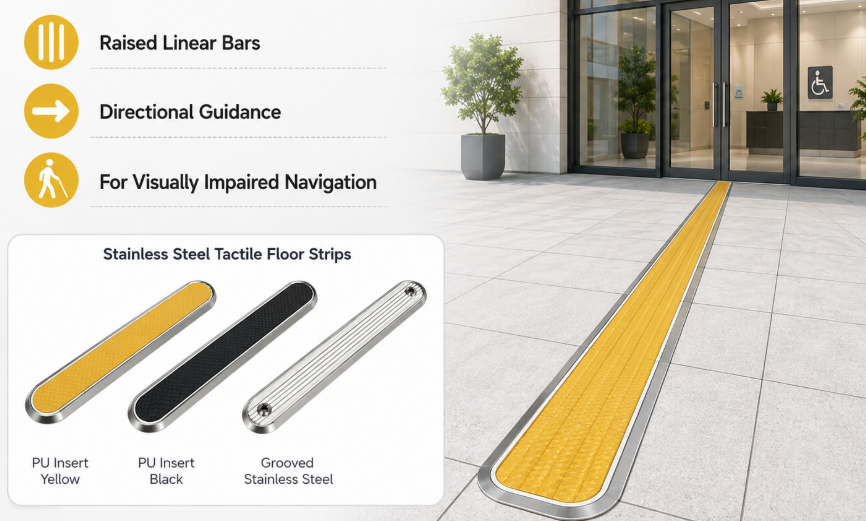

Тактильные напольные планки подразделяются на профили с гладкой поверхностью, с канавками, с карборундовым наполнением и композитные профили, предназначенные для конкретного применения внутри и снаружи помещений.
Выбор правильного профиля тактильной полосы зависит от условий окружающей среды, интенсивности пешеходного движения, требований к сопротивлению скольжению и требований архитектурного дизайна. Цельнометаллические профили, изготовленные из нержавеющей стали марки 316 или экструдированного архитектурного алюминия, обеспечивают превосходную эстетическую привлекательность и долговечность. Эти бары часто назначаются для элитных штаб-квартир корпораций, музейных залов и терминалов международных аэропортов.
Чтобы улучшить сцепление во влажную погоду и безопасность скольжения, усовершенствованные тактильные полосы включают в себя абразивные наполнители из карборунда или глубоко спроектированные канавки на поверхности. Профили заполнения с высоким коэффициентом трения обеспечивают высокие показатели маятниковых испытаний (PTV), предотвращая случаи скольжения и падения на мокрых или обледенелых транзитных платформах. Для специализированной наружной инфраструктуры, где приоритетными являются экономическая эффективность и быстрое развертывание, тактильные полосы из высокопрочного полиуретана (ПУ) или полиолефина предлагают гибкие, устойчивые к ультрафиолетовому излучению решения.
Разработчики, которым требуется оптимальное сопротивление скольжению на открытых наружных переходах, часто выбирают специально разработанные алюминиевые профили, такие как тактильные полосы для дорожного покрытия с карборундовым заполнением, которые сочетают в себе легкую конструкционную прочность с противоскользящими поверхностными вставками с высоким сцеплением.
Тип профиля | Основной материал | Противоскользящая поверхность | Рекомендуемая среда |
Гладкая верхняя планка | Нержавеющая сталь 316/латунь | Микротекстурированная обработанная поверхность | Элитные крытые коммерческие помещения |
Рифленая верхняя планка | Экструдированный алюминий 6063-T6 | Концентрические продольные гребни | Крытые транзитные вестибюли, торговые центры |
Карборундовый заполнитель | Алюминий/нержавеющая сталь | Минеральный абразивный композит | Открытые транзитные платформы, влажные помещения |
Полиуретановая полоса | Высококачественный ТПУ | Литая ромбовидная штриховка | Временные установки, модернизация |
Твердая латунная полоса | Литая или обработанная латунь | Матовый сатин или зеркальная отделка | Исторические здания, роскошные отели |
Тактильные напольные полосы устанавливаются вдоль транзитных платформ, вестибюлей зданий, пешеходных дорожек, лестничных площадок и опасных переходов между этажами.
Железнодорожные и автобусные транзитные терминалы: на платформах поездов, в вестибюлях метро и станциях скоростного автобусного транспорта (BRT) тактильные полосы на полу направляют пассажиров от билетных барьеров прямо к дверям на платформу. Они проходят параллельно краям платформы на безопасном расстоянии за предупредительными стойками, обеспечивая упорядоченную очередь пассажиров и предотвращая случайное падение платформы.
Пешеходные тротуары и городские площади. На городских улицах направленные тактильные полосы обозначают безопасные пешеходные маршруты через широкие площади, направляя пешеходов с нарушениями зрения к сигнальным перекресткам, пандусам и входам в общественные учреждения.
Коммерческие офисные здания и общественные объекты: внутри общественных центров, больниц, университетов и коммерческих башен тактильные полосы на полу соединяют вестибюли главного входа с лифтами, стойками регистрации, главными лестницами и доступными туалетами.
Эскалаторы, движущиеся дорожки и лестничные проходы. Тактильные полосы размещаются перпендикулярно или параллельно направлению движения транспорта, ведущего к механическим транспортным системам, давая визуальные и физические подсказки перед входом на движущиеся ступени.
Тип объекта | Конкретная зона установки | Основная функция |
Железнодорожные вокзалы | Маршрут от вестибюля до края платформы | Направляет пассажиров от главного входа к определенным дверям поезда |
Аэропорты | Зона регистрации до проходов к воротам безопасности | Направляет международных путешественников через широкие открытые залы терминалов. |
Муниципальные тротуары | Угол улицы до пешеходного перехода | Выравнивает слепых пешеходов с пандусами, вырезанными из бордюров на пешеходном переходе. |
Медицинские комплексы | Главный вход в центральный лифтовой комплекс | Упрощает навигацию по длинным, повторяющимся больничным коридорам. |
Торговые центры | Главный атриум для хранения входных коридоров | Предотвращает дезориентацию при блуждании по большим открытым пространствам. |
Выбор материала для тактильных напольных полос напрямую влияет на устойчивость к коррозии, механическому износу, противоскользящие свойства и общую стоимость жизненного цикла.
В проектировании промышленной доступности решающее значение имеет долговечность материала при повторяющихся ударах и тяжелых нагрузках качения (таких как багажные тележки, поломоечные машины и инвалидные коляски). Нержавеющая сталь марки 316 представляет собой золотой стандарт для агрессивных внешних сред и морских прибрежных зон благодаря высокому содержанию молибдена, который обеспечивает исключительную стойкость к точечной и щелевой коррозии. Нержавеющая сталь марки 304 остается экономически эффективным вариантом для закрытых коммерческих объектов.
Экструдированные алюминиевые сплавы, такие как 6063-T6 или 6061-T6, обеспечивают исключительное соотношение прочности и веса и точный контроль размеров. Анодированные отделочные слои (от 15 до 25 микрон) защищают алюминиевые полосы от окисления, обеспечивая при этом темно-серый, черный или золотой вариант визуального контраста. В сочетании с минерально-карборундовыми противоскользящими вставками алюминиевые полосы обеспечивают высокую структурную стабильность и противоскользящие показатели трения.
Для проектов по сохранению исторического наследия или роскошных архитектурных интерьеров тактильные напольные планки из цельной латуни создают элегантную теплую отделку, которая естественным образом патинируется со временем, сохраняя при этом структурную целостность при пешеходном движении.
Материал | Предел прочности (МПа) | Твердость (HB/HV) | Коррозионная стойкость | Лучшая область применения |
Нержавеющая сталь 316 | 515 - 620 | 150–190 В.С. | Исключительно (солевой туман > 1000 ч) | Морской прибрежный транспорт с интенсивным движением транспорта на открытом воздухе |
Нержавеющая сталь 304 | 505 - 590 | 130–170 ВВ | Отлично (в помещении/стандартно на открытом воздухе) | Коммерческие вестибюли, крытые транзитные узлы |
Алюминий 6063-T6 | 205 - 245 | 73 - 85 ГБ | Высокий (при анодировании 25 мкм) | Аэропорты, железнодорожные вокзалы, университетские залы |
Архитектурная латунь | 340 - 450 | 100 - 140 ГБ | Высокий (развивается устойчивая патина) | Роскошные отели, восстановление наследия |
Полиуретан (ТПУ) | 35 - 55 | 90 - 98 Шор А | Умеренный (УФ-стабилизированный) | Модернизация внутренней розничной торговли, сокращение бюджета |
Тактильные напольные полосы устанавливаются с использованием высокопрочных конструкционных клеев, наносимых на поверхность, механических креплений с креплением к опоре или методом прямой заливки бетона.
Выбор правильной техники укладки зависит от того, предполагает ли проект новое строительство или модернизацию существующего готового пола. Для существующих полов из гранита, мрамора или керамической плитки сверление отверстий в подложке для установки тактильных полосок, закрепленных на ножке, обеспечивает высочайшее сопротивление выдергиванию. Высокоэффективные эпоксидные или полиуретановые смолы надежно закрепляют нижний стержень в подложке, изолируя полосу от сдвиговых напряжений при тепловом расширении.
При поверхностном монтаже, где колонковое сверление ограничено из-за предварительно напряженных бетонных плит или кабелей подогрева пола, тактильные полосы с плоской основой приклеиваются с помощью промышленных конструкционных клеев или акриловых клейких лент с высокой клейкостью. Подготовка поверхности имеет первостепенное значение: основания должны быть тщательно очищены, обезжирены, механически отшлифованы и обработаны грунтовкой для достижения максимальной прочности сцепления.
При заливке новых бетонных тротуаров или общественных мест предварительно сформированные шаблоны тактильных полос или залитые анкерные стержни можно встроить непосредственно в влажный бетон, создавая интегрированную структурную сборку, которая устраняет долгосрочные риски разрушения клеевого соединения.
Способ установки | Пригодность подложки | Необходимые инструменты | Основное преимущество |
Анкеровка штока-заглушки | Гранит, Бетон, Терраццо, Плитка | Алмазное сверло, дозатор эпоксидной смолы | Высочайшая механическая прочность и вандалоустойчивость |
Клей для поверхностного монтажа | Гладкая плитка, полированный бетон, винил | Обезжириватель, структурный клей-герметик | Быстрая установка с нулевым проникновением в подложку. |
Литой на месте | Дорожки из свежезалитого бетона | Установочные приспособления, инструменты для отделки бетона | Монолитная связка, невосприимчивая к расслоению |
Плоский стержень с винтовым креплением | Деревянный настил, металлические проступи | Дрель, винты из нержавеющей стали с потайной головкой | Съемный и легко заменяемый для обслуживания |
Международные стандарты доступности требуют, чтобы тактильные напольные полосы сохраняли определенные размерные профили и обеспечивали обязательный визуальный контраст яркости по отношению к окружающим основаниям пола.
Регулирующие органы по всему миру, в том числе Закон об американцах-инвалидах (ADA), европейский стандарт EN 17210, ISO 23599 и австралийский стандарт AS/NZS 1428.4.1, обеспечивают соблюдение точных геометрических и оптических критериев эффективности тактильных индикаторов. Основным принципом всех требований обеспечения доступности является яркостной контраст – разница в показателе отражения визуального света (LRV) между тактильным индикатором и прилегающим материалом дорожного покрытия.
Яркостный контраст гарантирует, что люди со слабым зрением смогут визуально обнаружить тактильные пути в условиях окружающего освещения. Контраст рассчитывается по формуле Боуэна-Эрба или лаборатории CIE:
Контрастность LRV (%) = | (В1 - В2) / (В1 + В2) | х 100
Где B1 — показатель светоотражения основания пола, а B2 — коэффициент светоотражения тактильной полосы. Большинство международных стандартов определяют минимальный яркостной контраст 30 % для встроенных одноцветных тактильных полос и до 45 % или 60 % для отдельных разноцветных полос.
Стандартный код | Юрисдикция | Ключевые тактильные требования | Минимальный яркостной контраст |
ИСО 23599 | Международный | Вспомогательные изделия для слепых/слабовидящих людей | 30 % дискретный/50 % составной |
АС/НЗС 1428.4.1 | Австралия/Новая Зеландия | Средства, помогающие ориентироваться слабовидящим | 30 % интегрированный/45 % дискретный |
Стандарт АДА 705 | Соединенные Штаты | Обнаруживаемые предупреждения и указания направления | Высокий визуальный контраст с полом |
ЕН 17210 | Евросоюз | Доступность и удобство использования построенной среды | Минимальный коэффициент контрастности 30 % |
Регулярное обслуживание тактильных напольных полос включает периодические испытания на противоскользящие свойства, проверку механических креплений, химическую безопасную очистку и проверку сцепления с подложкой.
Чтобы обеспечить долгосрочную безопасность и соблюдение требований, руководители предприятий должны разработать протокол профилактического обслуживания для всех установленных направленных тактильных напольных полос. Накопившееся масло, грязь, чистящий воск или переносимая по воздуху промышленная грязь могут ухудшить текстуру поверхности, резко снижая показатели сопротивления скольжению и ухудшая визуальный контраст яркости.
Примечание по техническому обслуживанию: бригады по уборке должны избегать использования сильнокислотных или сильных химических чистящих средств на основе хлора для металлических тактильных полос, поскольку эти средства разрушают пассивный защитный слой оксида хрома на нержавеющей стали и вызывают быстрое окисление на анодированных алюминиевых поверхностях. Используйте ферментные моющие средства с нейтральным pH в сочетании с вращающимися нейлоновыми щетками низкого давления. Периодически проводите испытания на сопротивление скольжению маятника (BS 7976-2 / AS 4586), чтобы убедиться, что противоскользящие карборундовые наполнители сохраняют минимальное значение маятникового испытания (PTV) 36 во влажных условиях. Ежегодно проверяйте анкеры на стержнях, чтобы повторно загерметизировать любые динамические микротрещины в стыках, прежде чем попадание влаги поставит под угрозу клеевое соединение чернового пола.
Задача обслуживания | Частота | Целевой параметр/стандарт | Требуется действие |
Визуальный и контрастный осмотр | Ежемесячно | Чистая поверхность, отсутствие недостающих единиц. | Удалить отложения грязи, заменить поврежденные ленты. |
Структурный тест на связь | Два раза в год | Нулевое боковое перемещение под нагрузкой | Повторно введите эпоксидную анкерную смолу, если она ослабла. |
Проверка сопротивления скольжению | Ежегодно | Мокрый PTV > 36 / Класс P4 | Очистите карборундовый наполнитель или замените изношенные вставки. |
Химическая очистка | Еженедельно / раз в две недели | Раствор с нейтральным pH (6,5–7,5). | Объёмный скраб кистью, ополаскивание чистой водой. |
Тактильные напольные полосы являются важным инженерным компонентом обеспечения доступности, который обеспечивает пешеходам с нарушениями зрения безопасное, непрерывное и автономное управление направлением движения в общественной инфраструктуре.
Проектирование и определение эффективных тактильных индикаторов поверхности земли требует баланса механических характеристик, выбора материалов, архитектурной эстетики и строгого соблюдения международных стандартов, таких как ISO 23599 и рекомендации ADA. Независимо от того, устанавливаете ли вы стержни из нержавеющей стали марки 316 на прибрежных железнодорожных терминалах или полосы с алюминиево-карборундовым наполнителем в вестибюлях аэропортов с высокой проходимостью, правильная подготовка основания, структурное крепление и расчет яркостного контраста являются ключом к долгосрочному успеху проекта.
Для архитекторов, консультантов по доступности и подрядчиков по инженерным закупкам выбор специально разработанных, проверенных направленных тактильных решений гарантирует, что строительные активы обеспечат безопасность, соответствие законодательству и архитектурное усовершенствование. Для получения подробных технических характеристик продукта, установочных чертежей САПР и индивидуальных производственных решений изучите наш широкий ассортимент высокопроизводительных архитектурных продуктов для обеспечения доступности в YK Runyan Accessibility Solutions.
